W świecie pneumatyki sprężone powietrze stanowi podstawowy nośnik energii. Choć może się wydawać, że to tylko „zwykłe powietrze”, w rzeczywistości jego jakość ma ogromne znaczenie dla prawidłowego działania całego układu pneumatycznego. Zanieczyszczenia, wilgoć czy olej obecne w sprężonym powietrzu mogą prowadzić do awarii, skrócenia żywotności komponentów, zwiększonych kosztów utrzymania oraz przestojów produkcyjnych.
W tym artykule przyjrzymy się dokładnie, czym jest uzdatnianie powietrza, dlaczego jest niezbędne w systemach pneumatycznych i jakie technologie są wykorzystywane, by zapewnić czyste i suche powietrze w instalacjach przemysłowych.
Czym jest uzdatnianie powietrza?
Uzdatnianie powietrza w pneumatyce to proces oczyszczania sprężonego powietrza z wszelkich zanieczyszczeń, takich jak:
- Woda (wilgoć) - skrapla się w układach, powodując korozję i zatykanie przewodów.
- Cząstki stałe - pył, rdza, opiłki metali, które mogą uszkadzać elementy wykonawcze.
- Olej - z kompresora lub układów smarujących, który może negatywnie wpływać na zawory, siłowniki i inne podzespoły.
- Bakterie i inne mikroorganizmy - w niektórych branżach (np. spożywczej, farmaceutycznej) również muszą być eliminowane.
Uzdatnianie powietrza to zatem nie tylko kwestia utrzymania działania układu, ale często też spełnienia rygorystycznych norm higieny i jakości.
Dlaczego uzdatnianie powietrza jest tak istotne?
Niewłaściwie uzdatnione powietrze w pneumatyce może prowadzić do szeregu poważnych problemów, które bezpośrednio wpływają na niezawodność, trwałość i efektywność całego układu.
Sprężone powietrze, zanim trafi do elementów wykonawczych, takich jak siłowniki czy zawory, powinno być odpowiednio oczyszczone z cząstek stałych, wilgoci oraz oleju. Jeśli proces ten zostanie zaniedbany lub przeprowadzony nieprawidłowo, może dojść do zatykania przewodów i zaworów przez cząstki stałe, co skutkuje niestabilnym działaniem układu, zwiększonym tarciem, a w skrajnych przypadkach całkowitym zablokowaniem ruchu elementów pneumatycznych.
Obecność wilgoci w powietrzu z kolei prowadzi do korozji wewnętrznych powierzchni urządzeń oraz do zamarzania kondensatu w niższych temperaturach, co może powodować pęknięcia elementów lub zakłócenia w przepływie powietrza. Brak właściwego smarowania, zwłaszcza w systemach, które tego wymagają, prowadzi do zwiększonego zużycia mechanicznego, skracając żywotność elementów. Wszystko to przekłada się na częstsze awarie, kosztowne przestoje produkcyjne oraz wzrost kosztów eksploatacyjnych i serwisowych. W rezultacie, niewłaściwe uzdatnianie powietrza może znacząco obniżyć nie tylko efektywność działania instalacji pneumatycznej, ale również rentowność całego procesu produkcyjnego.
Dodatkowo, olej przedostający się do układu może zanieczyścić produkt końcowy, co jest szczególnie niebezpieczne w przemyśle spożywczym, farmaceutycznym czy elektronicznym.
Podsumowując, dobrze zaprojektowany i utrzymywany system uzdatniania powietrza pozwala uniknąć tych problemów, zapewniając długą i bezawaryjną pracę instalacji pneumatycznej.
Elementy systemu uzdatniania powietrza
System uzdatniania powietrza w pneumatyce składa się z kilku kluczowych komponentów, z których każdy spełnia określoną funkcję:

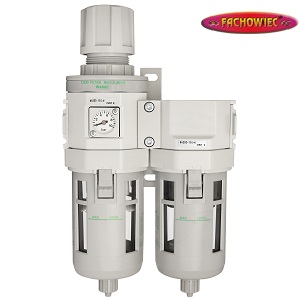

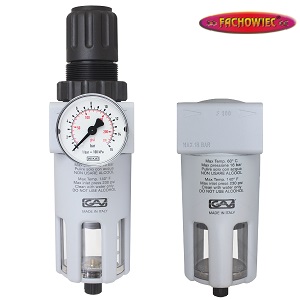

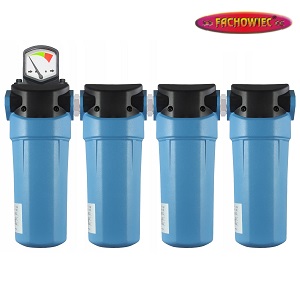

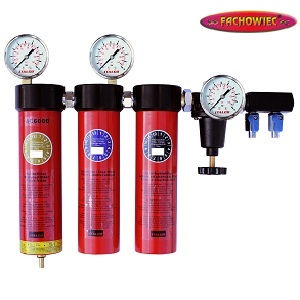

Filtry są pierwszą linią obrony przed zanieczyszczeniami. Dzielimy je na:
- Filtry wstępne - usuwają większe cząstki stałe, jak kurz czy opiłki.
- Filtry dokładne (mikrofiltry) - zatrzymują mniejsze cząstki (nawet do 0,01 μm), w tym mgłę olejową.
- Filtry węglowe - usuwają zapachy i opary organiczne.
Dobór filtrów zależy od aplikacji oraz klasy czystości powietrza wymaganej w danym procesie.
Ich zadaniem jest eliminacja wilgoci ze sprężonego powietrza.

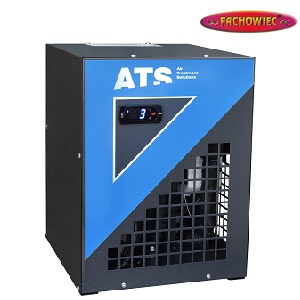

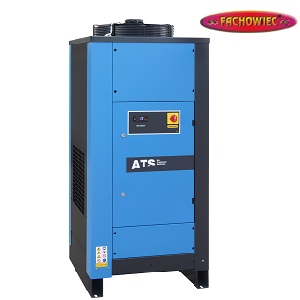

- Osuszacze chłodnicze - schładzają powietrze do punktu rosy, gdzie wilgoć się skrapla i jest odprowadzana. Sprawdzają się w większości standardowych instalacji pneumatycznych.

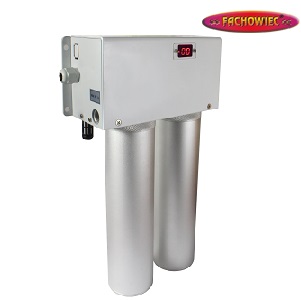

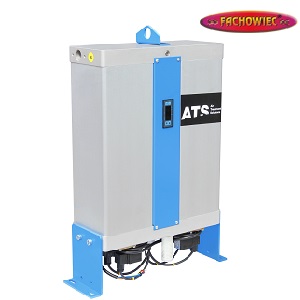

- Osuszacze adsorbcyjne - usuwają wilgoć poprzez adsorpcję na specjalnym materiale. Umożliwiają osiągnięcie bardzo niskiego punktu rosy (nawet -70°C), co jest wymagane w instalacjach precyzyjnych.
- Osuszacze membranowe - wykorzystują membrany do selektywnego przepuszczania pary wodnej. Często stosowane w mobilnych lub mniejszych systemach.

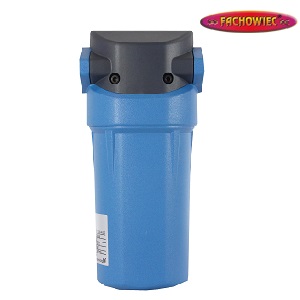

3. Separator cyklonowy (odwadniacz)
Zbiera kondensat powstały podczas sprężania powietrza i oddziela wodę przed dalszymi etapami oczyszczania. Montowany za sprężarką przed zbiornikiem ciśnieniowym.

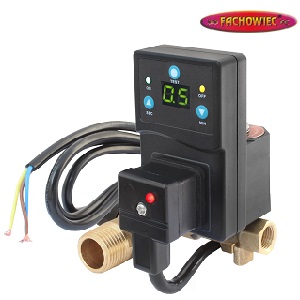

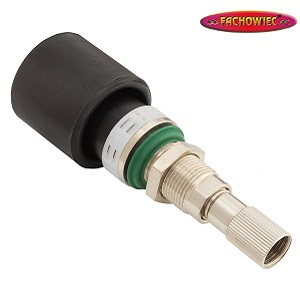

4. Odwadniacze automatyczne
Automatycznie odprowadzają skropliny z filtrów i separatorów, zapobiegając ich gromadzeniu się w instalacji.
Choć nie są elementem uzdatniania w ścisłym sensie, odgrywają ważną rolę w zapewnieniu stabilnego i optymalnego ciśnienia pracy, co wpływa na wydajność i bezpieczeństwo całej instalacji.

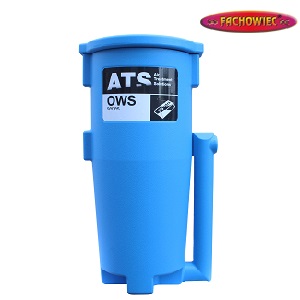

6. Separator woda-olej
Urządzenie jest coraz częściej stosowane w pneumatyce do oddzielania kondensatu zawierającego mieszaninę wody i oleju, powstającego podczas procesu sprężania powietrza. Jego głównym zadaniem jest umożliwienie ekologicznej utylizacji zanieczyszczeń — przed odprowadzeniem kondensatu do kanalizacji separator oddziela olej, który następnie należy zutylizować jako odpad niebezpieczny. Dzięki temu urządzeniu możliwe jest spełnienie wymogów ochrony środowiska oraz zapobieganie zanieczyszczeniu wód gruntowych. Separatory woda-olej są najczęściej instalowane za osuszaczem lub w układach zbiorczych, gdzie odprowadzany jest kondensat z kilku punktów.
Klasy czystości powietrza - norma ISO 8573-1
Międzynarodowa norma ISO 8573-1 określa klasy czystości sprężonego powietrza w trzech kategoriach:
- Cząstki stałe
- Woda (wilgoć i punkt rosy)
- Oleje (oleje w stanie ciekłym, mgła olejowa, opary)
Dla każdej kategorii określa się poziom czystości od klasy 0 (najwyższa) do 9 (najniższa). Przykładowo, klasa 1 dla cząstek oznacza, że w 1 m³ sprężonego powietrza może znajdować się maksymalnie 0,1 μm cząstek stałych.
Dobór odpowiedniej klasy zależy od aplikacji – inne wymagania ma układ automatyki przemysłowej, a inne system w produkcji farmaceutycznej.
Poniżej przedstawiamy tabelę określającą klasę wg. ISO 8573-1. Zestawienie jest oparte o dopuszczalne zawartości cząstek stałych, wody lub oleju w sprężonym powietrzu.
| Klasa sprężonego powietrza |
Elementy stałe µm |
Elementy stałe mg/m3 |
Woda Punkt rosy °C |
Stężenie oleju mg/m3 |
| 1 | 0.1 | 0.1 | -70 | 0.01 |
| 2 | 1 | 1 | -40 | 0.1 |
| 3 | 5 | 5 | -20 | 1 |
| 4 | 15 | 8 | +3 | 5 |
| 5 | 40 | 10 | +7 | 25 |
| 6 | - | - | +10 | - |
Jak zaplanować system uzdatniania powietrza?
Przy projektowaniu systemu uzdatniania powietrza należy wziąć pod uwagę kilka kluczowych kwestii:
- Źródło i jakość powietrza atmosferycznego - – zanieczyszczone otoczenie (np. huty, zakłady chemiczne) wymaga dokładniejszego filtrowania.
- Typ sprężarki - olejowa czy bezolejowa? Sprężarka olejowa wymaga zastosowania tzw filtrów olejowych.
- Wymagana klasa czystości powietrza - zgodna z normą ISO 8573-1
- Warunki pracy - temperatura, wilgotność, ciśnienie robocze.
- Rodzaj aplikacji - przemysł spożywczy, elektroniczny, farmaceutyczny, motoryzacyjny itd.
- Dostępność miejsca i serwisu - łatwy dostęp do wymiany filtrów, odprowadzenia skroplin itd.

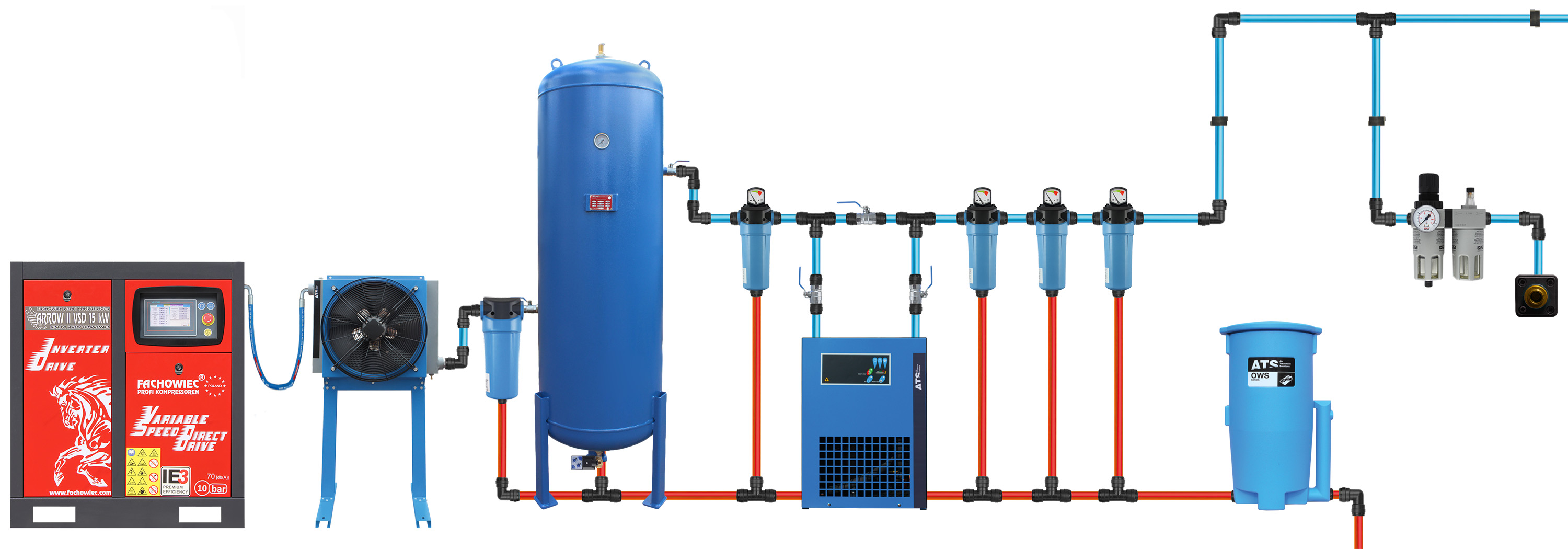

Poniżej przykładowy schemat instalacji sprężonego powietrza opartego na produktach firmy FACHOWIEC.
Podsumowanie
Uzdatnianie powietrza to niezbędny element każdego systemu pneumatycznego. Choć może wydawać się dodatkowym kosztem inwestycyjnym, w dłuższej perspektywie znacznie ogranicza ryzyko awarii, zwiększa efektywność działania układu i redukuje koszty eksploatacyjne.
Inwestując w odpowiedni system filtracji, osuszania i kontroli jakości powietrza, zyskujemy pewność, że nasze maszyny będą działały bezproblemowo przez lata. Jest to inwestycja, która się opłaca.
