Sprężarki tłokowe to jedne z najstarszych i najbardziej rozpowszechnionych typów sprężarek używanych w przemyśle, warsztatach, gospodarstwach domowych i wielu innych sektorach. Ich prosta, ale skuteczna konstrukcja oraz niezawodność sprawiają, że od dekad są niezastąpionym elementem wielu instalacji pneumatycznych.
W niniejszym artykule przyjrzymy się budowie sprężarki tłokowej, jej zasadzie działania, zastosowaniom, zaletom i wadom, a także kluczowym aspektom konserwacji tego urządzenia.
Co to jest sprężarka tłokowa?
Sprężarka tłokowa (kompresor tłokowy) to maszyna robocza, której zadaniem jest zasysanie powietrza (lub innego gazu) i sprężanie go poprzez zmniejszanie jego objętości przy pomocy ruchu tłoka wewnątrz cylindra. Powietrze w takiej formie może być następnie magazynowane w zbiorniku ciśnieniowym lub bezpośrednio kierowane do instalacji pneumatycznej.
Budowa sprężarki tłokowej

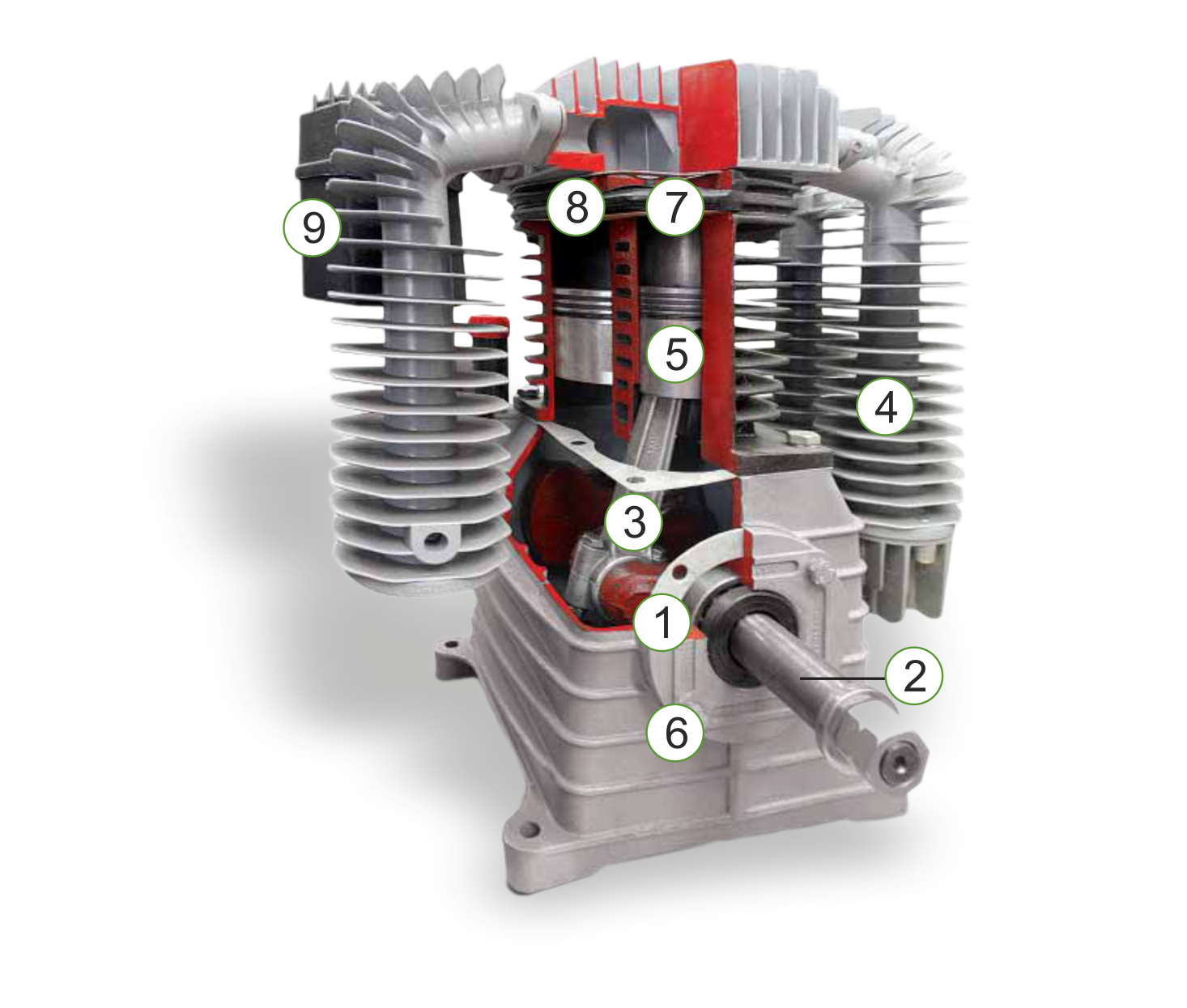

Typowa sprężarka tłokowa składa się z kilku kluczowych elementów:
- Łożysko - zapewnia ciągłość pracy w każdych warunkach [1].
- Cylinder - przestrzeń robocza, w której porusza się tłok [5].
- Tłok - porusza sie ruchem posuwisto-zwrotnym sprężając powietrze [5].
- Korbowód i wał korbowy - zmieniają ruch obrotowy silnika na ruch tłoka [3].
- Skrzynia korbowa - znajduje się w niej wał korbowy [6].
- Płyta zaworowa - kontrolują przepływ powietrza do i z cylindra [7][8].
- Filtr powietrza - chroni przed zanieczyszczeniami z zewnątrz [9].
- Chłodnica - służy do schładzania sprężonego powietrza [4].
- Koło pasowe - zaprojektowane tak aby zapewnić efektywne chłodzenie [2].
- Silnik - najczęściej elektryczny, napędza cały mechanizm.
- Zbiornik ciśnieniowy (opcjonalny) - magazynuje sprężone powietrze.
- System smarowania - redukuje tarcie i zużycie elementów mechanicznych.
W zależności od liczby cylindrów, możemy wyróżnić sprężarki jedno- i wielotłokowe. Te drugie są często stosowane przy wyższych ciśnieniach roboczych.
Zasada działania
Sprężarka tłokowa działa cyklicznie:
- Faza ssania - tłok przesuwa się w dół cylindra, tworząc podciśnienie. Otwiera się zawór ssący, a do cylindra zasysane jest powietrze.
- Faza sprężania - tłok porusza się w górę, zawór ssący się zamyka. Powietrze ulega sprężeniu.
- Faza tłoczenia - gdy ciśnienie przekroczy wartość za zaworem wylotowym, zawór tłoczący się otwiera i powietrze trafia do zbiornika lub instalacji.
Rodzaje sprężarek tłokowych
Sprężarki tłokowe możemy podzielić według różnych kryteriów:
Ze względu na liczbę stopni sprężania:
- Jednostopniowe - powietrze jest sprężane w jednym cyklu do docelowego ciśnienia (zwykle do 8–10 bar).
- Dwustopniowe (lub wielostopniowe) - powietrze sprężane jest stopniowo w kilku cylindrach. Pozwala to osiągać wyższe ciśnienia (nawet powyżej 30 bar) przy mniejszym zużyciu energii.
Ze względu na sposób pracy:
- Sprężarki olejowe - posiadają system smarowania olejowego, co zwiększa trwałość i pozwala na dłuższą pracę.
- Sprężarki bezolejowe - przeznaczone do zastosowań, gdzie czystość powietrza jest kluczowa (np. w medycynie czy przemyśle spożywczym).
Zastosowanie sprężarek tłokowych
Kompresory tłokowe odgrywają kluczową rolę w wielu gałęziach przemysłu. Ich wszechstronne zastosowanie sprawia, że są niezastąpione w procesach produkcyjnych oraz w codziennej pracy zakładów przemysłowych. Jednym z najważniejszych zastosowań kompresorów tłokowych jest zasilanie narzędzi pneumatycznych, które są niezbędne w warsztatach mechanicznych, na liniach montażowych oraz w zakładach produkcyjnych. Narzędzia pneumatyczne wykorzystujące sprężone powietrze oferują większą precyzję oraz wydajność, co przekłada się na zwiększenie efektywności i oszczędność czasu.
W przemyśle chemicznym kompresory tłokowe są stosowane do transportu i sprężania gazów. W branży spożywczej znajdują zastosowanie przy produkcji napojów oraz w procesach pakowania. Medycyna i rolnictwo również wykorzystują sprężarki tłokowe między innymi w instalacjach do czyszczenia, obsługi dojarek, systemów wentylacyjnych. Ponadto kompresory tłokowe są używane w przemyśle budowlanym do zasilania maszyn oraz urządzeń wykorzystywanych na placach budowy. Dzięki swojej wytrzymałości i niezawodności, kompresory tłokowe stanowią nieodłączny element infrastruktury przemysłowej, wpływając na poprawę wydajności oraz jakości realizowanych projektów.
Zalety i wady sprężarek tłokowych
Sprężarki tłokowe, mimo rozwoju nowoczesnych technologii sprężania, wciąż cieszą się dużą popularnością w wielu branżach. Ich sukces wynika przede wszystkim z prostoty konstrukcji oraz uniwersalności zastosowań. Jak każde rozwiązanie techniczne, mają jednak zarówno swoje mocne strony, jak i ograniczenia, które należy wziąć pod uwagę przed wyborem tego typu urządzenia. Poniżej przedstawiamy najważniejsze zalety i wady sprężarek tłokowych, które pomogą ocenić, czy są one odpowiednie dla konkretnego zastosowania.
Zalety:
- Niska cena zakupu - szczególnie modeli jednostopniowych.
- Prosta konstrukcja - ułatwia naprawy i konserwację.
- Wysoka trwałość - przy odpowiedniej eksploatacji mogą działać przez wiele lat.
- Szeroki zakres ciśnień roboczych - szczególnie modele wielostopniowe.
- Możliwość pracy przerywanej - idealne do zastosowań, gdzie nie jest potrzebny ciągły przepływ powietrza.
Wady:
- Hałas - zwłaszcza w modelach bez obudowy dźwiękochłonnej.
- Wibracje - mogą być uciążliwe w lżejszych konstrukcjach.
- Wysoka temperatura sprężonego powietrza - wymaga chłodzenia.
- Niższa sprawność energetyczna - w porównaniu np. ze sprężarkami śrubowymi przy pracy ciągłej.
Jak odpowiednio dobrać sprężarkę tłokową do swoich potrzeb?
Dobór sprężarki tłokowej powinien opierać się na analizie konkretnych potrzeb użytkownika oraz warunków pracy, w jakich urządzenie będzie eksploatowane. Właściwie dobrana sprężarka będzie nie tylko efektywna, ale i długowieczna. Oto najważniejsze czynniki, które należy uwzględnić:
- Zapotrzebowanie na sprężone powietrze
To podstawowy parametr. Należy obliczyć, ile powietrza (w litrach na minutę – l/min lub w metrach sześciennych na godzinę – m³/h) zużywają wszystkie urządzenia i narzędzia pneumatyczne podłączone do instalacji. Dobrym zwyczajem jest dodanie około 20–30% zapasu, by uniknąć niedoborów przy szczytowym obciążeniu. Wydajność efektywna (FAD) sprężarki powinna być nieco wyższa niż łączna konsumpcja powietrza. - Wymagane ciśnienie robocze
Każde urządzenie pneumatyczne ma określone minimalne i maksymalne ciśnienie robocze. Najczęściej spotykane wartości to 6–8 barów, ale w niektórych zastosowaniach przemysłowych może być potrzebne nawet 15–30 barów. Jeśli potrzebujesz wyższego ciśnienia, rozważ wybór sprężarki wielostopniowej. - Rodzaj pracy: ciągła czy przerywana?
Sprężarki tłokowe najlepiej sprawdzają się w pracy cyklicznej (z przerwami). Jeśli potrzebujesz sprężonego powietrza przez większość dnia, lepszym wyborem może być sprężarka śrubowa. Jednak jeśli urządzenie ma pracować tylko okresowo (np. w warsztacie), tłokowa będzie idealna. - Pojemność zbiornika ciśnieniowego
Zbiornik pełni funkcję bufora i stabilizatora ciśnienia. Większy zbiornik zmniejsza częstotliwość uruchamiania sprężarki, poprawia efektywność pracy i wydłuża żywotność komponentów. Dla zastosowań warsztatowych wystarczy zwykle zbiornik 24–100 litrów, a w przemyśle – nawet 500 litrów i więcej. - Rodzaj sprężarki: olejowa czy bezolejowa?
Kompresor olejowy jest bardziej trwały, lepiej radzi sobie w ciężkich warunkach, ale wymaga regularnej konserwacji i nie nadaje się do zastosowań wymagających czystego powietrza. Sprężarka bezolejowa zapewnia czyste powietrze (np. w medycynie, laboratoriach, przemyśle spożywczym), ale ma mniejszą trwałość i nadaje się raczej do lekkich zadań. - Poziom hałasu
Sprężarki tłokowe generują dość wysoki poziom hałasu (80–100 dB). Jeśli urządzenie ma pracować w pomieszczeniu zamkniętym lub blisko stanowisk pracy, warto rozważyć modele z obudową dźwiękochłonną lub zlokalizowanie sprężarki w osobnym pomieszczeniu. - Mobilność i gabaryty
Do zastosowań mobilnych (np. na placu budowy) sprawdzą się sprężarki na kółkach, z uchwytem do transportu. W przypadku instalacji stacjonarnych lepiej wybrać większą, bardziej wydajną jednostkę z większym zbiornikiem. - Dostępność części i serwisu
Wybieraj renomowanych producentów i modele (np. sprężarki tłokowe Shamal), do których łatwo można zdobyć części zamienne, filtry, oleje i zapewnić dostęp do serwisu technicznego.
Eksploatacja i konserwacja
Sprężarki tłokowe, choć znane z trwałości i solidności, wymagają regularnej obsługi technicznej, aby mogły działać niezawodnie przez wiele lat. Prawidłowa eksploatacja oraz systematyczna konserwacja nie tylko przedłużają żywotność urządzenia, ale również wpływają na jego wydajność, bezpieczeństwo pracy i koszty użytkowania. Zaniedbanie tych czynności może prowadzić do awarii, spadku ciśnienia roboczego, a nawet do kosztownych przestojów. Najważniejsze czynności serwisowe, które warto wykonywać regularnie to:
- Kontrola poziomu oleju (w modelach olejowych) - najlepiej przed każdym użyciem.
- Wymiana oleju - co 500 - 1000 godzin pracy lub raz w roku.
- Czyszczenie lub wymiana filtrów powietrza - zapobiega zanieczyszczeniom i poprawia sprawność.
- Sprawdzanie stanu zaworów i uszczelek - szczególnie przy spadku ciśnienia lub wydajności.
- Opróżnianie zbiornika z kondensatu - woda z powietrza może prowadzić do korozji.
- Kontrola paska klinowego i napędu - jego zużycie wpływa na wydajność i bezpieczeństwo.

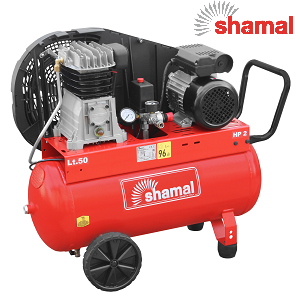

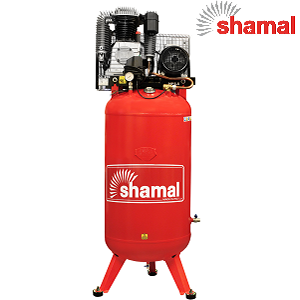

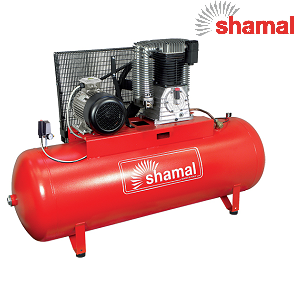

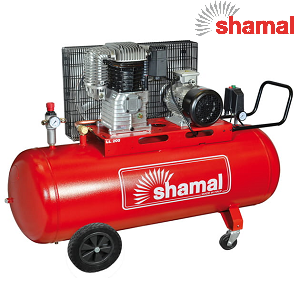

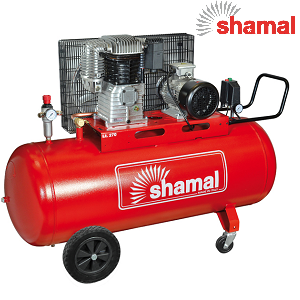

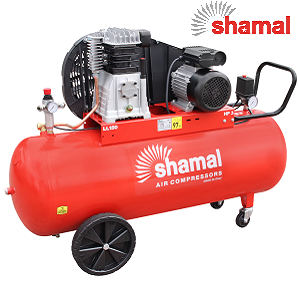

Sprężarki tłokowe SHAMAL
Jeśli poszukujesz niezawodnej sprężarki tłokowej, proponujemy urządzenia Shamal. Wśród wielu producentów sprężarek dostępnych na rynku marka Shamal wyróżnia się wieloletnim doświadczeniem, solidnością wykonania i wysoką jakością oferowanych urządzeń. Sprężarki tłokowe tej włoskiej firmy cieszą się uznaniem zarówno wśród profesjonalistów, jak i użytkowników indywidualnych, dzięki połączeniu niezawodności i nowoczesnych rozwiązań technicznych. Shamal oferuje szeroką gamę modeli – od kompaktowych kompresorów warsztatowych po przemysłowe jednostki o dużej wydajności, dostosowane do pracy w najtrudniejszych warunkach.
Podsumowanie
Sprężarki tłokowe mimo swojego wieku wciąż mają wiele do zaoferowania. Są doskonałym wyborem tam, gdzie potrzeba prostego, niezawodnego i taniego źródła sprężonego powietrza. Przy odpowiedniej konserwacji mogą pracować przez lata, oferując dobrą wydajność i niskie koszty eksploatacji. Dla wielu zastosowań – od warsztatu po przemysł – pozostają pierwszym wyborem.
